RELE DE ESTADO SOLIDO TRIFASICO DC/AC 150AMP

RELE DE ESTADO SOLIDO SSR DC/AC TRIFASICO ENTRADA 3-32VDC SAL 24-480VAC 150AMP

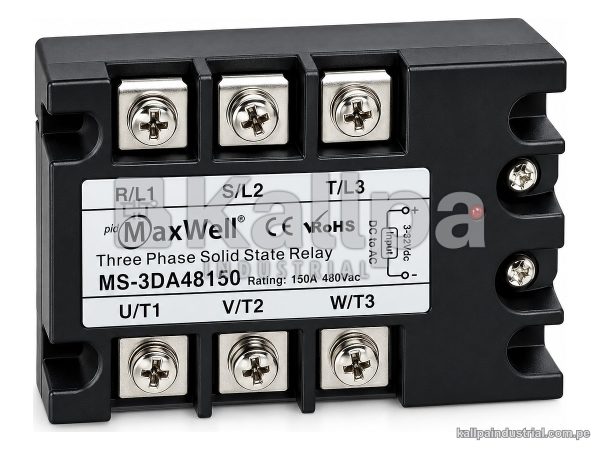

Relé de estado sólido trifásico Maxwell serie MS-3DA que conmuta a la vez las tres fases (R/L1, S/L2, T/L3 hacia U/T1, V/T2, W/T3) de cargas de hasta 150 A por fase, en redes de 220, 380 o 440 VAC, 50/60 Hz. Se activa con una señal de 5 a 32 VDC, como la salida SSR de un controlador de temperatura o una salida a transistor de un PLC.

Conmuta en el cruce por cero, sin ruido ni chispas, con dos SCR en antiparalelo por fase y circuito RC snubber incorporado. Es normalmente abierto, con LED que indica cuando está activado, y va sellado en resina: 3500 V de aislamiento entre entrada, salida y base, y resistencia de aislamiento de 10⁹ Ω.

Entrada de control: enciende desde 5,2 VDC, apaga por debajo de 1 VDC y consume 15 mA. Enciende en menos de 8,3 ms y apaga en menos de medio ciclo. Salida: caída de tensión de 1,5 V, fuga en apagado menor a 10 mA, dv/dt de 1000 V/µs y soporta un pico de 7 veces la corriente nominal durante 10 ms.

Mide 105 × 75 × 33 mm (el mismo tamaño en todas las corrientes), pesa 380 g y se fija en panel. Trabaja de -20 a 80 °C. Certificado CE. Disipador recomendado por Maxwell para 150 A: MW-Y-170.

Maxwell recomienda usarlo hasta el 50 % de su corriente nominal con cargas resistivas, como resistencias calefactoras, y hasta el 10 % con motores (solo arranque y parada, no inversión de giro). Siempre debe montarse sobre un disipador con pasta o lámina térmica de silicona y protegerse con fusibles ultrarrápidos. No es apto para cargas capacitivas.

Aplicaciones: hornos industriales y resistencias trifásicas, máquinas de plástico e inyectoras, cámaras de temperatura, incubadoras y HVAC.

Descargar ficha técnica (PDF)
