RELE DE ESTADO SOLIDO DC/AC 25AMP

RELE DE ESTADO SOLIDO SSR DC/AC ENTRADA 3-32VDC SAL 24-480VAC 25AMP

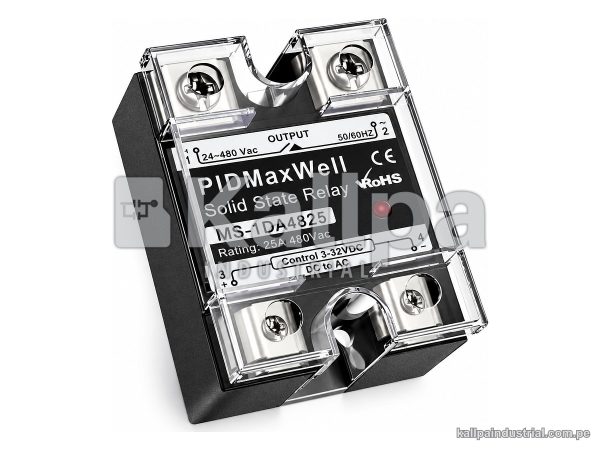

Relé de estado sólido monofásico Maxwell serie MS-1DA para conmutar cargas de hasta 25 A en redes de 24 a 480 VAC, 50/60 Hz (110, 220 o 380 V). Se activa con una señal de 3,2 a 32 VDC, como la salida SSR de un controlador de temperatura o una salida a transistor de un PLC.

Conmuta en el cruce por cero, sin ruido ni chispas, con un TRIAC y circuito RC snubber incorporado. Es normalmente abierto y tiene LED que indica cuando está activado. Va sellado en resina para máximo aislamiento: 3500 Vrms entre entrada y salida y 2500 Vrms hacia la base.

Entrada de control: enciende desde 3,2 VDC, apaga por debajo de 1 VDC y consume hasta 25 mA; responde en 10 ms. Salida: caída de tensión de 1,6 V, fuga en apagado de 5 mA y dv/dt de 500 V/µs.

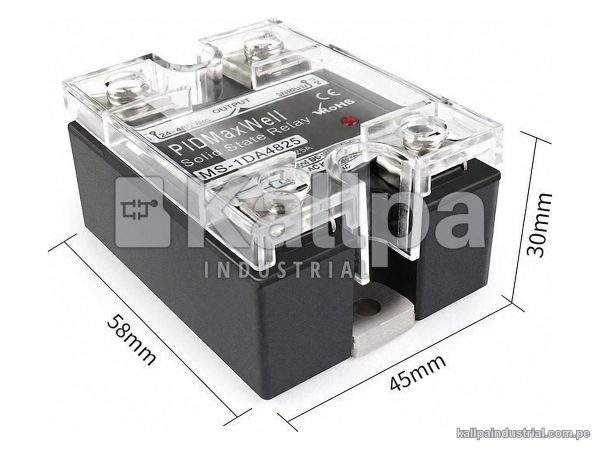

Caja de ABS retardante a la llama de 58,4 × 45,7 × 27 mm (la misma en todas las corrientes), con tapa transparente sobre los bornes y montaje en panel con 2 tornillos. Pesa 100 g y trabaja de -30 a 75 °C. Certificado CE. Disipador recomendado por Maxwell para 25 A: MW-I-50 (60 × 50 × 50 mm).

Maxwell recomienda usarlo hasta el 50 % de su corriente nominal con cargas resistivas, como resistencias calefactoras, y hasta el 10 % con motores (solo arranque y parada, no inversión de giro). Siempre debe montarse sobre un disipador con pasta o lámina térmica de silicona y protegerse con fusibles ultrarrápidos. No es apto para cargas capacitivas.

Aplicaciones: hornos y cámaras de temperatura, resistencias calefactoras, máquinas de plástico, incubadoras, HVAC, control de ascensores, iluminación y fuentes de agua.

Descargar ficha técnica (PDF)
